راهنمای جامع صفر تا صد تعمیر گیربکس اتوماتیک ۲۰۶ (AL4)
گیربکس اتوماتیک پژو ۲۰۶ (تیپ ۶ و هاچ‌بک/صندوقدار با موتور TU5) از نوع جعبه‌دنده‌های چهارسرعته تیپ‌ترونیک فرانسوی به نام AL4 (یا DP0) است. این گیربکس هیدرولیکی-الکترونیکی با وجود تعویض دنده‌های هوشمند، به دلیل حساسیت بالا به فشار روغن و دمای کاری، در ترافیک‌های سنگین و پس از کارکردهای بالای ۶۰ هزار کیلومتر، مستعد بروز خرابی‌های شایعی مانند تقه زدن، چشمک زدن همزمان چراغ S و برف، و گاز هرز خوردن می‌شود.
در این مقاله تخصصی از مستر گیربکس، تمامی عیوب، روش‌های دقیق عیب‌یابی با دستگاه دیاگ تخصصی، نحوه تست ساعت و شیربرقی‌ها، راهکارهای پیشگیرانه و هزینه‌های تعمیر گیربکس ۲۰۶ را بررسی می‌کنیم.

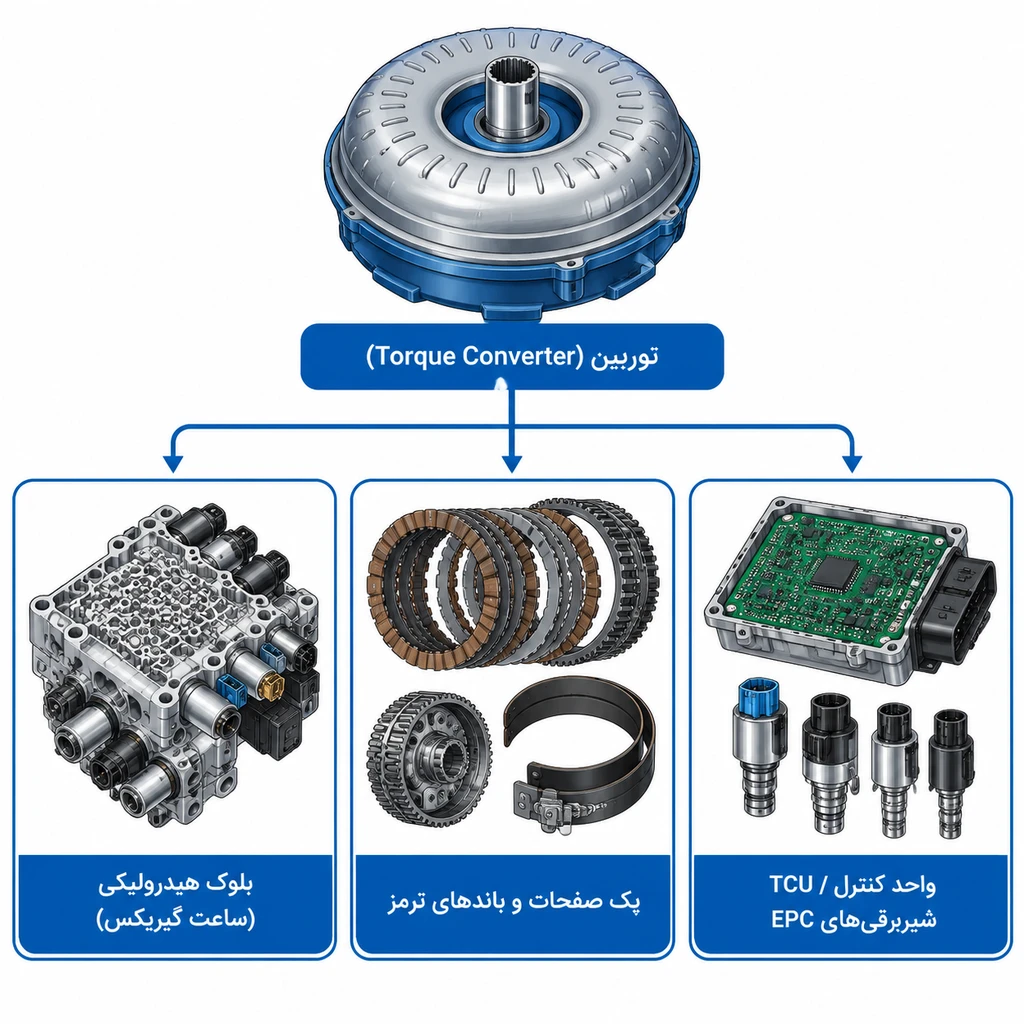

۱. ساختار فنی و قطعات کلیدی گیربکس اتوماتیک ۲۰۶ (AL4)
برای درک بهتر منشأ خرابی‌ها، باید بدانیم گیربکس AL4 از چه بخش‌هایی تشکیل شده است:
- ساعت گیربکس (Hydraulic Valve Body): مغز هیدرولیکی گیربکس که با باز و بسته کردن مجاری روغن، دنده‌ها را تعویض می‌کند.
- شیربرقی‌ها (Solenoid Valves): به خصوص دو شیربرقی اصلی مدولاتور (BorgWarner) که وظیفه تنظیم فشار خط روغن و قفل توربین (Lock-up) را دارند.
- مبدل گشتاور یا توربین (Torque Converter): رابط مکانیکی انتقال قدرت موتور به گیربکس.
- باندهای ترمز و صفحات کلاچ (Brake Bands & Clutches): قطعات اصطکاکی درگیرکننده دنده‌ها.
- رادیاتور/خنک‌کننده روغن گیربکس: مبدل حرارتی نصب‌شده روی پوسته برای خنک‌کاری روغن با آب رادیاتور.
۲. علائم اصلی خرابی گیربکس اتوماتیک ۲۰۶ و علت‌های فنی آن
۲.۱. چشمک زدن همزمان چراغ اسپرت (S) و برف (*) و قفل شدن در دنده ۳
این حالت معروف‌ترین خطای ۲۰۶ اتوماتیک است که به آن حالت اضطراری (Limp Mode / Safe Mode) می‌گویند. در این وضعیت، کامپیوتر گیربکس برای جلوگیری از آسیب متالورژیکی به چرخ‌دنده‌ها، گیربکس را روی دنده ۳ هیدرولیک قفل می‌کند.
- علت اصلی: افت فشار روغن یا اختلاف میان فشار درخواستی ECU با فشار سنسور فشار خط روغن (فشار ایده‌آل در حالت درجا ۲.۷ بار و زیر بار تا ۲۱ بار است؛ اگر این عدد کمتر از حد استاندارد بیفتد، سیستم ارور می‌دهد).
- قطعات معیوب: فرسودگی شیربرقی‌های اصلی مدولاتور (Solenoid EPC)، کثیفی روغن، یا خرابی سنسور فشار روغن.
۲.۲. تقه زدن گیربکس ۲۰۶ (ضربه شدید هنگام تعویض دنده)
تقه زدن عموماً در دو حالت رخ می‌دهد:
- تقه از دنده ۱ به ۲ یا هنگام سرد بودن: ناشی از گرفتگی کانال‌های ساعت هیدرولیک، رسوب روغن یا فرسودگی پیستون‌های آلومینیومی ساعت.
- تقه هنگام قرار دادن اهرم دنده در حالت D یا R (ضربه شیفت): خرابی مبدل گشتاور (توربین)، خرابی دسته‌موتورهای گیربکس، یا فرسودگی صفحات ترمز باند.
۲.۳. گاز هرز خوردن خودرو (عدم شتاب‌گیری متناسب با گاز دادن)
هنگامی که پدال گاز را فشار می‌دهید و دور موتور بالا می‌رود ولی سرعت خودرو افزایش پیدا نمی‌کند:
- علت: سوختن یا ساییدگی شدید لنت صفحات فیبری کلاچ، خرابی باند ترمز F3، یا افت شدید سطح روغن گیربکس که توان هیدرولیکی لازم برای قفل کردن دیسک‌ها را تأمین نمی‌کند.
۲.۴. تاخیر در درگیر شدن دنده عقب ® یا حالت حرکت (D)
اگر با قرار دادن اهرم روی D یا R، بین ۱ تا ۳ ثانیه مکث وجود دارد و سپس خودرو با یک ضربه ناگهانی حرکت می‌کند:
- علت: فرسودگی واشرها و رینگ‌های پیستون‌های هیدرولیکی، فرسایش توربین و تخلیه فشار مدار هیدرولیک در حالت سکون.
۲.۵. قفل شدن اهرم در حالت پارک (P)
عدم حرکت اهرم دنده از حالت P معمولاً به قطعات داخلی مکانیکی گیربکس مربوط نیست، بلکه ناشی از:
- خرابی سلکتور دنده (Multi-function Switch)
- سوختن میکروسوئیچ استپ زیر پدال ترمز
- خرابی بوبین برقی قفل‌کننده لیور (Shift Lock Solenoid)
۳. جدول ماتریسی عیب‌یابی سریع و راهکارهای تخصصی مستر گیربکس
| علامت و نشانه در خودرو | کد خطای متداول در دیاگ | ریشه اصلی عیب | اقدام تخصصی لازم در تعمیرگاه | زمان تقریبی تعمیر |
|---|---|---|---|---|
| روشن شدن چراغ S و * | Fault in pressure regulation (Code: 06) | خرابی شیربرقی EPC / کثیفی روغن | شست‌وشوی ساعت + تعویض ۲ عدد شیربرقی اصلی | ۳ تا ۵ ساعت |
| تقه شدید ۱ به ۲ | Pressure differential error | فرسودگی سوپاپ ساعت / اورینگ‌ها | اورهال بلوک ساعت، تعویض رینگ‌های پیستون | نصف روز |
| گاز هرز در دنده ۳ و ۴ | Clutch slipping / Speed ratio fault | ساییدگی لنت صفحات کلاچ | باز شدن کامل گیربکس و تعویض کیت صفحات و باندها | ۲ روز کاری |
| لرزش خودرو در شیب و شتاب اولیه | Torque converter lockup error | خرابی پره‌های توربین / کلاچ لوک‌آپ | بازسازی توربین و تعویض گلویی | ۱ تا ۲ روز |
| داغ کردن گیربکس در ترافیک | Oil temperature too high | گرفتگی خنک‌کننده روغن (Oil Cooler) | شست‌وشو یا تعویض رادیاتور روغن با مدل تقویتی | ۲ ساعت |
| روغن‌ریزی از زیر گیربکس | ندارد (نشت فیزیکی) | خرابی کاسه‌نمد پلوس، توربین یا واشر کارتل | تعویض کاسه‌نمدهای اورجینال و واشر آب‌بندی | ۳ تا ۴ ساعت |

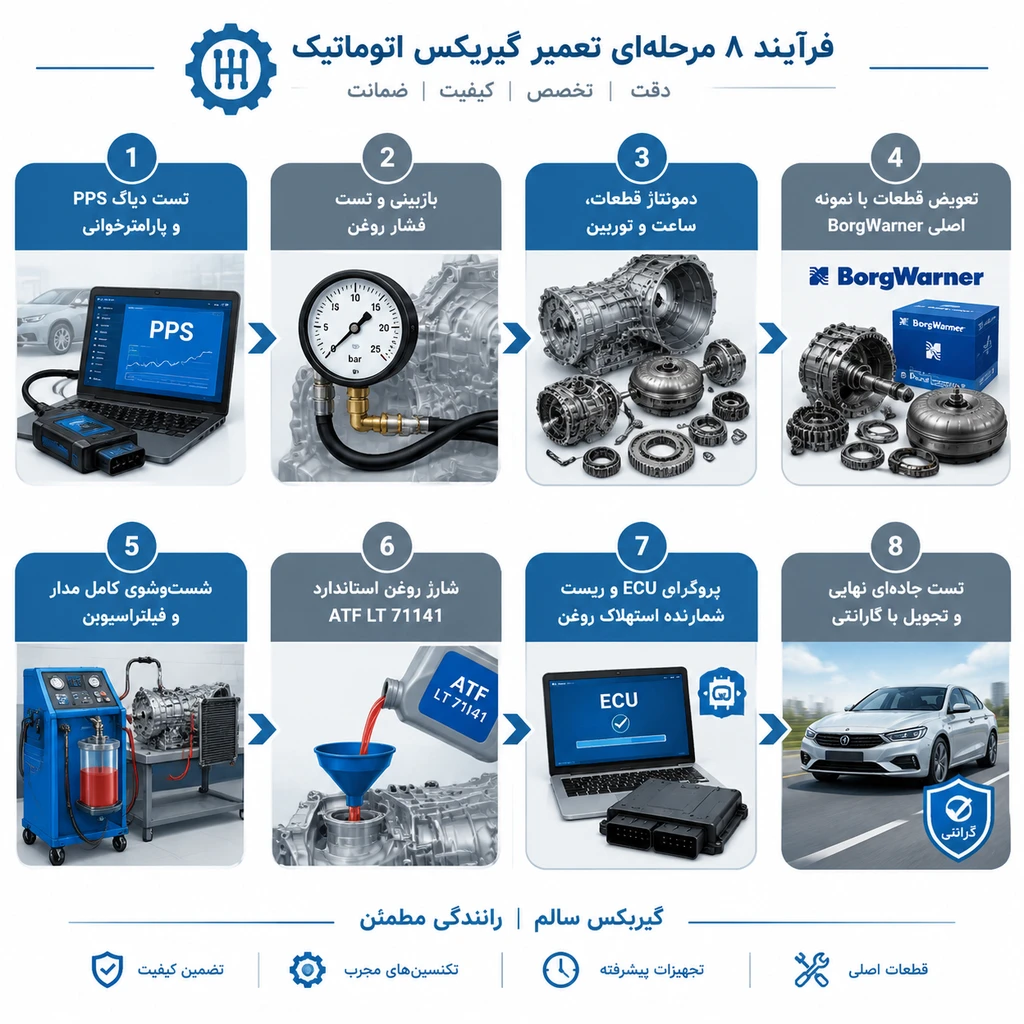

۴. مراحل استاندارد و تخصصی تعمیر گیربکس ۲۰۶ در مستر گیربکس
تعمیر گیربکس AL4 برخلاف گیربکس‌های دنده‌ای نیازمند ابزار دقیق و تکنسین‌های آموزش‌دیده است. مراحل خدمات در مجموعه مستر گیربکس به این ترتیب انجام می‌شود:
- دیاگ با دستگاه اصلی پژو (PPS / Diagbox): سنجش پارامترهای زنده شامل: دمای روغن، فشار خط روغن (فشار هدف در برابر فشار واقعی)، و شمارنده فرسودگی روغن.
- بررسی ساعت و تعویض شیربرقی‌ها: بلوک هیدرولیکی باز شده، در حوضچه اولتراسونیک شست‌وشو داده می‌شود و شیربرقی‌های نامرغوب با نمونه‌های اصلی ساخت شرکت BorgWarner تعویض می‌گردند.
- اورهال توربین (بازسازی مبدل گشتاور): با دستگاه تراش و جوش تمام‌اتوماتیک، لنت داخلی توربین بازسازی و بالانس دینامیکی انجام می‌شود.
- تعویض فیلتر روغن گیربکس: توجه داشته باشید که در گیربکس AL4، فیلتر روغن در وسط پوسته قرار دارد و تعویض آن نیاز به باز شدن کامل پوسته دارد (در اورهال کلی حتماً تعویض می‌شود).
- روغن‌ریزی دقیق با استاندارد کارخانه: تزریق روغن مخصوص با تاییدیه پژو سیتروئن و چک کردن سطح روغن در دمای کاری ۶۰ درجه سانتی‌گراد از پیچ سرریز.
- کالیبراسیون و ریست نرم‌افزاری: پس از تعمیر، مقادیر یادگیری گیربکس (Auto-adaptation) و کانتر روغن در کامپیوتر مرکزی ریست می‌شوند تا دنده‌ها به نرم‌ترین شکل تعویض شوند.
۵. راهنمای سرویس و نگهداری پیشگیرانه: چگونه از خرابی گیربکس ۲۰۶ جلوگیری کنیم؟
- روغن مناسب: فقط از روغن‌های دارای تاییدیه ATF LT 71141 (مانند Total Fluide XLD FE یا Mobil LT 71141 یا برندهای معتبر با این استاندارد) استفاده کنید. روغن‌های نامناسب قرمز رنگ معمولی گیربکس ۲۰۶ را ظرف چند هزار کیلومتر تخریب می‌کنند.
- کیلومتر تعویض روغن: بهترین زمان تعویض روغن با دستگاه تمام‌اتوماتیک بین ۳۵,۰۰۰ تا ۴۰,۰۰۰ کیلومتر است.
- نحوه توقف صحیح: در توقف‌های بیشتر از ۲ دقیقه، اهرم را در وضعیت N قرار دهید. در هنگام پارک در شیب، اول ترمز دستی را کامل بکشید، دنده را روی N بگذارید تا وزن خودرو روی ترمز دستی بیفتد، سپس اهرم را به P منتقل کنید تا پین پارک نشکند.
- اقدام فوری در زمان روشن شدن S و برف: در صورت بروز این خطا در سفر یا اتوبان، خودرو را در جای امن متوقف کنید، موتور را خاموش کرده، بست منفی باتری را برای ۵ دقیقه جدا کنید یا سوئیچ را ۳ بار باز و بست کنید تا موقتاً خطا ریست شود، سپس بدون فشار به موتور سریعاً به تعمیرگاه تخصصی مراجعه نمایید.
۶. جدول هزینه‌های تخمینی خدمات تعمیر گیربکس اتوماتیک ۲۰۶ (سال جاری)
| نوع خدمت تخصصی | حدود هزینه قطعات و اجرت (تومان) | مدت زمان اجرا |
|---|---|---|
| تعویض ۲ عدد شیربرقی اصلی + شست‌وشوی ساعت | ۲,۸۰۰,۰۰۰ تا ۴,۵۰۰,۰۰۰ | ۴ ساعت |
| تعویض روغن کامل با دستگاه اتوماتیک + روغن اصلی | ۱,۸۰۰,۰۰۰ تا ۲,۸۰۰,۰۰۰ | ۱ ساعت |
| اورهال و تعمیر کامل ساعت هیدرولیک | ۲,۲۰۰,۰۰۰ تا ۳,۵۰۰,۰۰۰ | ۳ ساعت |
| تعمیر و بازسازی تخصصی توربین (مبدل گشتاور) | ۳,۰۰۰,۰۰۰ تا ۵,۲۰۰,۰۰۰ | ۱ روز |
| اورهال کامل گیربکس (تعویض کلیه صفحات، باندها، کاسه‌نمدها و فیلتر) | ۸,۵۰۰,۰۰۰ تا ۱۶,۰۰۰,۰۰۰ | ۲ تا ۳ روز |
| تنظیم یا تعویض سلکتور دنده (رفع خطای نمایش دنده) | ۱,۲۰۰,۰۰۰ تا ۲,۰۰۰,۰۰۰ | ۲ ساعت |
(نکته: قیمت‌ها حدودی بوده و پس از دیاگ رایگان و تعیین دقیق عیب به مشتری اعلام قطعی می‌گردد.)
۷. چرا تعمیر گیربکس اتوماتیک ۲۰۶ در «مستر گیربکس»؟
- عیب‌یابی و دیاگ تخصصی رایگان با دستگاه‌های پیشرفته دیاگ باکس فرانسه.
- ضمانت‌نامه کتبی بی‌قیدوشرط برای کلیه خدمات تعمیراتی و قطعات مصرفی.
- استفاده انحصاری از قطعات اورجینال فرانسوی (شیربرقی‌های اصلی برگهوارنر و کیت‌های اورجینال PSA).
- تست جاده‌ای و تحویل سریع خودرو در کمترین زمان کاری.
- خدمات حمل خودرو با خودروبر اختصاصی به تعمیرگاه در سراسر تهران.
سوالات متداول (FAQ)
۱. آیا با تعویض روغن، مشکل تقه زدن گیربکس ۲۰۶ حل می‌شود؟
اگر تقه زدن ناشی از کثیفی جزئی و فرسودگی روغن باشد، تعویض روغن با دستگاه ممکن است شدت آن را کم کند؛ اما اگر ناشی از خرابی شیربرقی‌ها، افت فشار روغن یا فرسودگی سوپاپ‌های ساعت باشد، تعویض روغن به تنهایی مشکل را حل نمی‌کند و باید ساعت باز و اورهال شود.
۲. چرا پس از گرم شدن خودرو در ترافیک، گیربکس خطای S و برف می‌دهد؟
با گرم شدن بیش از حد روغن گیربکس در ترافیک، ویسکوزیته روغن کاهش یافته و نشتی‌های داخلی شیربرقی‌ها تشدید می‌شود؛ در نتیجه فشار روغن از حد مجاز کمتر شده و TCU گیربکس را به حالت اضطراری می‌برد. نصب رادیاتور روغن تقویتی و تعویض شیربرقی راه‌حل قطعی این مشکل است.
۳. تفاوت تعویض روغن دستی با تعویض روغن با دستگاه اتوماتیک چیست؟
در روش دستی (تخلیه از پیچ کارتل) تنها حدود ۳ الی ۳.۵ لیتر از ۶ لیتر روغن کل گیربکس تخلیه می‌شود و نیمی از روغن کثیف داخل توربین باقی می‌ماند. اما در دستگاه تمام‌اتوماتیک با سیستم دیالیز، کل ۶ لیتر روغن بدون باز کردن گیربکس به صورت ۱۰۰٪ تخلیه و جایگزین می‌گردد.
۴. اگر چراغ S و برف روشن شود، می‌توان به رانندگی ادامه داد؟
رانندگی طولانی‌مدت در حالت اضطراری (قفل در دنده ۳) به دلیل بالا رفتن دمای توربین و عدم درگیری مناسب دنده‌ها باعث سوختن صفحات کلاچ می‌شود. فقط باید با سرعت پایین تا اولین تعمیرگاه تخصصی حرکت کنید.
